慣性模擬系統試驗臺
本系統模擬試驗件在主機上的系統慣量工況，進行試驗件的啟動、加載、剎車等工況試驗，測試被試件的各項性能。本系統適用于：發動機試驗、啟發電機試驗、電機試驗、車輛動力系統試驗測試等應用場合。同時航力傳動可以根據客戶需要進行傳動鏈的調整，以適應客戶的特定需求。
(1)系統構成
• 電氣拖動系統
• 測試系統：振動、溫度、壓力等的系統監測;
• 機械傳動系統：高速飛輪、高速聯軸器、安全聯軸器、機械底座
• 潤滑系統：緊湊型設計在機械安裝底座上。
(2)主要技術參數
• 最大轉速：8000rpm;
• 最大功率：800kW
• 系統最大轉動慣量：35kg.m2
• 振動速度：<4.5mm/s
• 軸承溫升：20℃
• 設計壽命：20年
(3)技術特點
• 結構成熟可靠;
• 緊湊設計：長度尺寸緊湊，總體占地空間小;
• 集成機械、傳動、電氣、測試、潤滑于一體。
• 外觀美觀大方。
• 性能與外觀媲美進口產品。

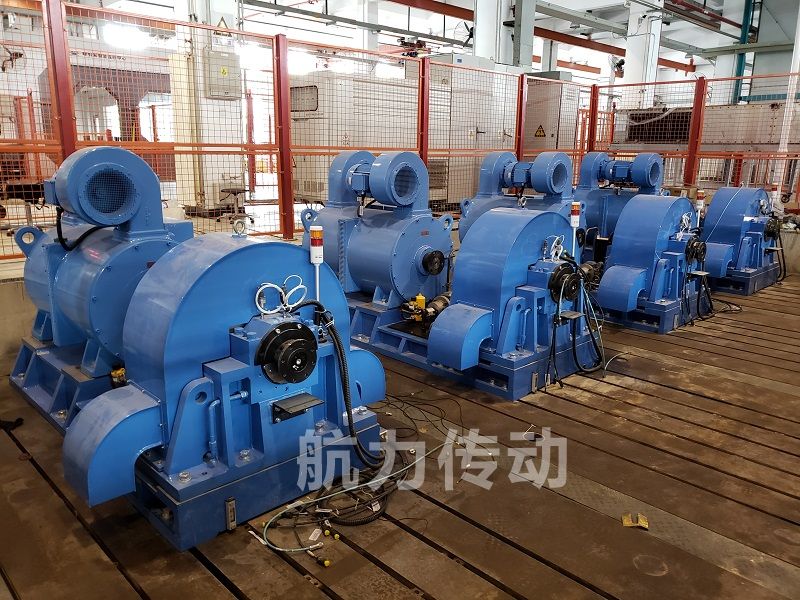

Fig.1 系統整體現場實物圖
